JPG格式的图片因为比较好传递，比较容易查看，所以CAD图纸经常转成JPG图片。以下是小编为大家整理的关于cad格式转换成jpg格式的方法教程，希望可以让大家有所收获!
cad格式转换成jpg格式图片的方法

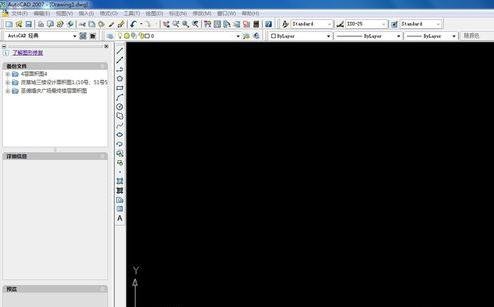

首先第一步，打开CAD软件，如图所示：

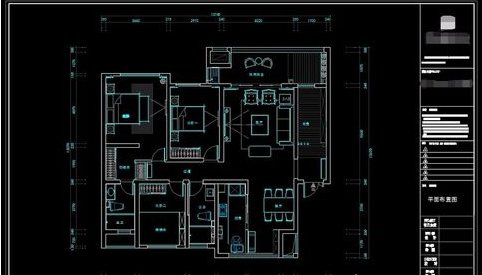

第二步，打开CAD文件。如图：

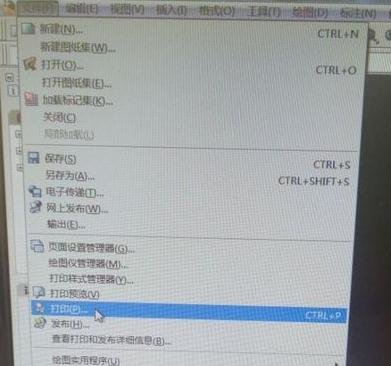

第三步，单击左键，文件，找到“打印”，左键点击进入。

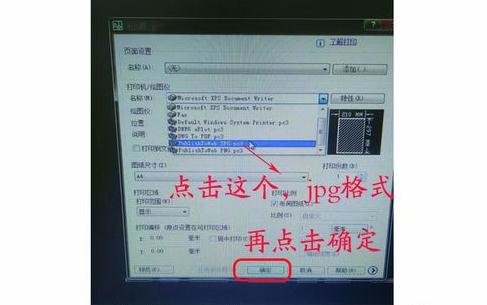

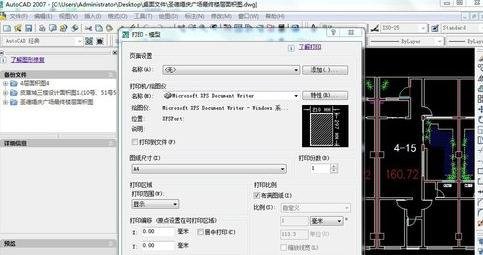

第四步，在打印一栏里找到“jpg”格式，左键确定，

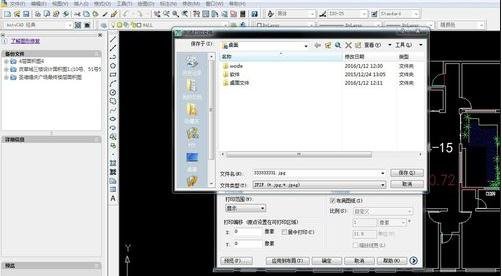

第五步，鼠标左键确定时，会出现，如图所示，重新命名后，保存于桌面。

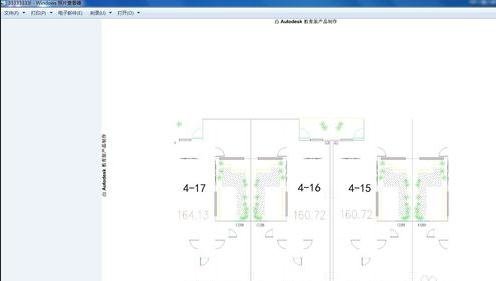

第六步，这样CAD图层导成jpg格式，就可以了。
让CAD文件导出清晰jpg格式图片的方法
1、打开CAD文件，CAD文件的所有图形颜色都改为白色或者修改打印样式，这样打印出来后会是统一的黑色;

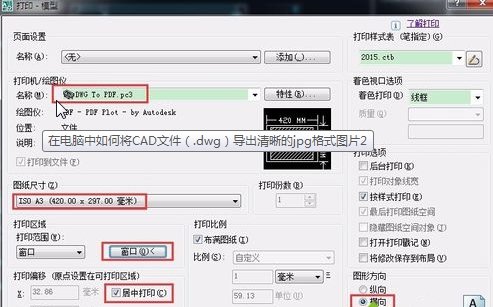

2、点击“文件”菜单下的“打印”，在打印设置中打印机/绘图仪“名称”选择“DWG TO PDF.pc3”，图纸尺寸选择“ISO A3”(也可以根据具体情况选择其它尺寸)，打印范围选择“窗口”，然后可以在CAD文件窗口中拖出一个想要打印内容的范围窗口;

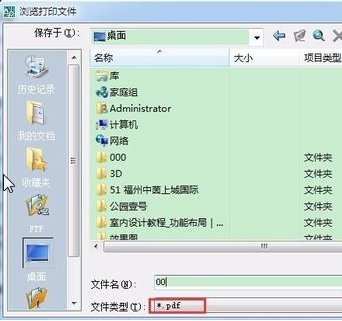

3、将其保存到“桌面”，输入文件名，选择PDF格式，然后点击“保存”;

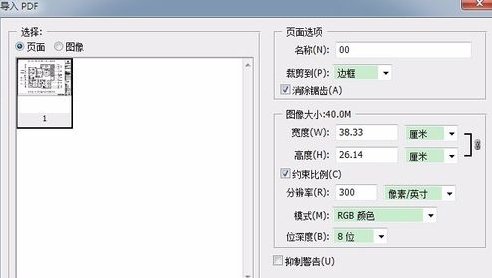

4、将保存的PDF格式文件，直接拖拽至PS中打开，会出现导入PDF对话框，直接点击确定;

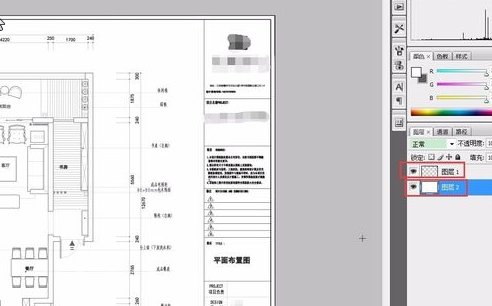

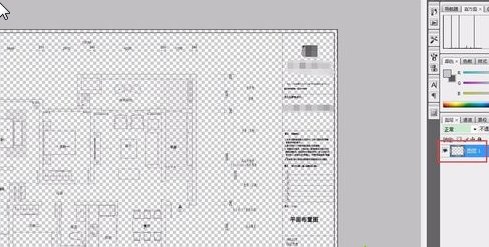

5、此时打开的文件背景是透明的，并且只有一个图层;
6、新建一个图层2，拖拽至图层1下，并填充白色背景;

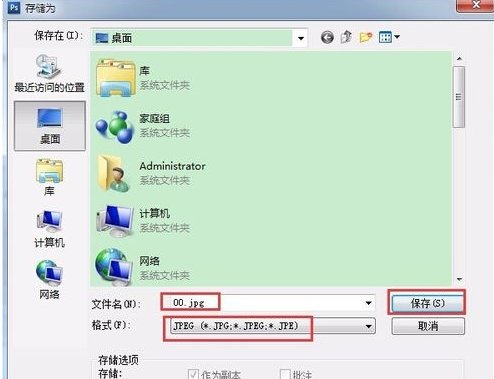

7、最后点击另存为“jpg”格式的文件就可以了。
按照上述的方法操作后就可以将将CAD文件导出为清晰的jpg格式图片。
看了“cad格式如何转换成jpg格式图片”的人还看了：
1.word将图片格式转换为jpg格式的两种办法
2.CAD图纸怎样转换成高清图片格式
3.cad格式如何转换成jpg格式
4.如何将cad图转换成图片格式
5.cad格式如何转换成jpg格式图片
6.CAD图形怎么转换JPG图片格式
思考：
思考1：dwg格式怎么转换为jpg格式呢？
提示：首先打开自己需要转换的文件。 然后点击CAD文件菜单下的打印按钮。 点击打印机名称下拉菜单的publishtoweb JPG， 根据自己的需求选择要导出的像素 根据自己的需要设置打印选项 点击确定，设置自己的文件名称、保存路径 点击保存完成打印
思考2：JPG图片怎么转换成DWG文件 ?
提示：1、还是打开你之前常用的CAD编辑器； 2、选择批处理功能。软件安装完成以
